판금 가공을 위한 설계 최적화 방법은 무엇일까요?

안녕하세요! 저는 판금 제조 업계의 공급업체입니다. 오늘은 판금 제조 설계를 최적화하는 방법에 대한 몇 가지 팁을 공유하고 싶습니다. 이는 시간과 비용을 절약하고 고품질 최종 제품을 보장할 수 있는 중요한 측면입니다.

판금의 기본 이해

우선, 기본적인 내용부터 이야기해보겠습니다. 판금은 강철, 알루미늄, 스테인리스강과 같은 다양한 재질로 제공됩니다. 각 재료는 강도, 내식성, 성형성과 같은 고유한 특성을 가지고 있습니다. 예를 들어, 스테인리스강은 식품이나 화학 산업과 같이 부식이 우려되는 분야에 적합합니다. 다음에 대해 자세히 알아볼 수 있습니다.스테인레스 강판 절단 가공우리가 이 자료를 어떻게 취급하는지 이해하기 위해.

판금의 두께도 큰 역할을 합니다. 두꺼운 시트는 더 강하지만 구부리고 자르기가 더 어려울 수 있습니다. 반면에 얇은 시트는 더 유연하지만 견고하지는 않을 수 있습니다. 디자인할 때 프로젝트 요구 사항에 따라 올바른 두께를 선택해야 합니다.

제조 가능성을 위한 설계

판금 설계 최적화의 핵심 사항 중 하나는 제조 가능성을 고려한 설계입니다. 즉, 쉽게 제작할 수 있는 디자인을 만드는 것입니다.

날카로운 모서리 피하기

날카로운 모서리는 판금 설계에서 절대 금물입니다. 날카로운 모서리에서 판금을 구부리려고 하면 금이 가거나 찢어질 수 있습니다. 대신 둥근 모서리를 사용하세요. 시트 두께의 최소 0.5배 반경을 권장합니다. 이렇게 하면 굽힘 과정이 더욱 부드러워지고 금속 손상 위험이 줄어듭니다.

굽힘을 단순하게 유지하기

복잡한 굽힘은 제작자에게 골칫거리가 될 수 있습니다. 굴곡을 가능한 한 단순하게 유지하십시오. 예를 들어, 여러 개의 굴곡이 서로 가까이 있는 것을 피하십시오. 여러 개의 굽힘이 필요한 경우 적절한 툴링을 허용할 수 있도록 굽힘 사이에 충분한 공간이 있는지 확인하십시오.

용접 최소화

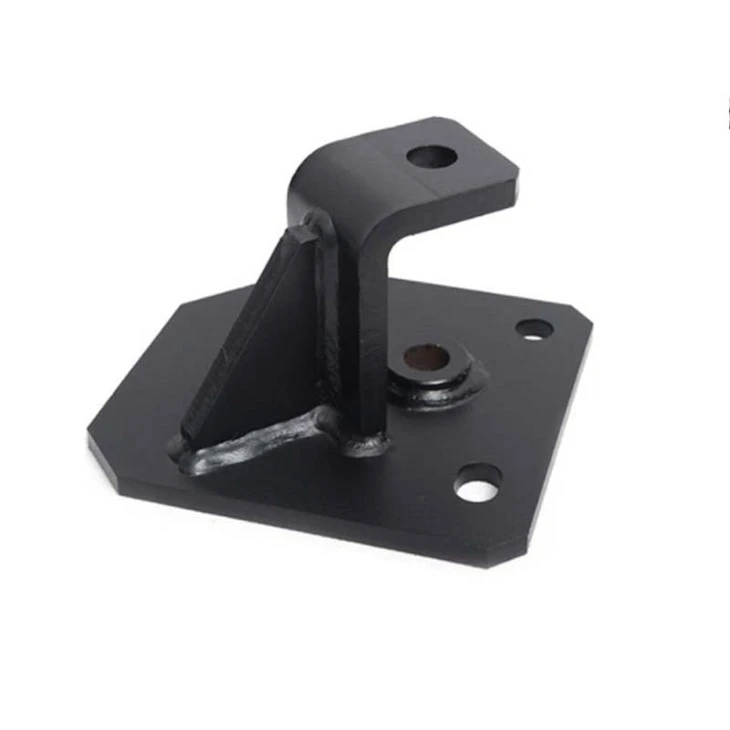

용접은 판금 제조에서 중요한 부분이지만 용접이 너무 많으면 생산 비용과 시간이 늘어날 수 있습니다. 다음에 대해 자세히 알아볼 수 있습니다.판금 용접 처리용접을 효과적으로 처리하는 방법을 이해합니다. 용접의 필요성을 최소화하는 방식으로 부품을 설계하십시오. 예를 들어, 어떤 경우에는 용접 대신 연동 기능이나 패스너를 사용할 수 있습니다.

공차 및 클리어런스

공차는 허용되는 치수 변화입니다. 판금 제조에서는 올바른 공차를 지정하는 것이 중요합니다. 공차가 너무 엄격하면 보다 정밀한 제조 공정이 필요하므로 생산 비용이 증가할 수 있습니다. 반면, 공차가 너무 느슨하면 부품이 제대로 맞지 않을 수 있습니다.

클리어런스도 중요합니다. 서로 맞아야 하는 부품을 설계할 때 부품 사이에 충분한 여유 공간이 있는지 확인하십시오. 이를 통해 조립이 용이하고 부품이 서로 묶이거나 마찰되는 것을 방지할 수 있습니다.

올바른 소프트웨어 사용

오늘날의 디지털 시대에 올바른 소프트웨어를 사용하면 판금 설계에 큰 변화를 가져올 수 있습니다. 판금용으로 특별히 설계된 CAD(Computer-Aided Design) 소프트웨어 프로그램이 많이 있습니다. 이러한 프로그램을 사용하면 설계의 3D 모델을 만들고, 제조 프로세스를 시뮬레이션하고, 심지어 제조 지침도 생성할 수 있습니다.

일부 소프트웨어는 네스팅 설계를 최적화하는 데도 도움이 될 수 있습니다. 네스팅은 낭비를 최소화하기 위해 금속판에 부품을 배열하는 프로세스입니다. 네스팅 소프트웨어를 사용하면 재료비를 절약하고 스크랩을 줄일 수 있습니다.

재료 선택

앞서 언급했듯이 재료 선택은 판금 설계에서 중요한 부분입니다. 재료마다 특성이 다르므로 용도에 가장 적합한 재료를 선택해야 합니다.

예를 들어, 옥외용 부품을 설계하는 경우 알루미늄이나 스테인리스강과 같이 내식성이 높은 재료를 선택할 수 있습니다. 무게가 문제라면 알루미늄은 가볍기 때문에 탁월한 선택입니다.

당신은 또한 사용을 고려할 수 있습니다알루미늄 프레임 압출강력하고 가벼운 프레임이 필요한 용도에 적합합니다.

프로토타이핑

본격적인 생산에 들어가기 전에 프로토타입을 만드는 것이 좋습니다. 프로토타입을 사용하면 디자인을 테스트하고, 필요한 조정을 수행하고, 최종 제품이 요구 사항을 충족하는지 확인할 수 있습니다.

3D 프린팅이나 레이저 커팅 등 다양한 방법을 이용해 프로토타이핑을 할 수 있습니다. 이러한 방법은 상대적으로 빠르고 비용 효율적이므로 설계를 빠르게 반복할 수 있습니다.

품질 관리

품질 관리는 판금 제조에 있어 필수적인 부분입니다. 부품이 필수 사양을 충족하는지 확인하기 위한 시스템을 갖추고 있어야 합니다. 여기에는 원자재 검사, 제조 공정 모니터링, 완성된 부품의 최종 검사 수행이 포함됩니다.

품질 관리 시스템을 구현하면 문제를 조기에 발견하고 큰 문제로 발전하는 것을 방지할 수 있습니다.

비용 최적화

마지막으로 비용 최적화에 대해 이야기해 보겠습니다. 판금 제조 비용을 줄이는 방법에는 여러 가지가 있습니다.

앞서 언급했듯이 제조 가능성에 맞게 설계를 최적화하면 인건비와 재료비를 절약할 수 있습니다. 재료 낭비를 줄이기 위해 배열 소프트웨어를 사용하는 것도 비용을 절감하는 좋은 방법입니다.

또 다른 방법은 올바른 제조 공정을 선택하는 것입니다. 예를 들어 부품에 높은 정밀도가 필요하지 않은 경우 레이저 절단 대신 펀칭과 같은 저렴한 제조 공정을 사용할 수 있습니다.

결론

판금 제조를 위한 설계 최적화는 재료 이해, 제조 가능성에 대한 설계, 올바른 소프트웨어 사용 및 품질 관리 구현을 포함하는 다면적인 프로세스입니다. 이러한 팁을 따르면 비용 효율적이고 요구 사항을 충족하는 고품질 판금 부품을 만들 수 있습니다.

귀하가 판금 제조 서비스 시장에 계시다면, 저는 귀하와 대화를 나누고 싶습니다. 우리는 귀하의 프로젝트에 대해 논의하고, 디자인을 검토하고, 최상의 결과를 위해 이를 최적화할 수 있는 방법을 알아볼 수 있습니다. 귀하가 중소기업이든 대기업이든 관계없이 당사는 귀하의 판금 제조 요구 사항을 처리할 수 있는 전문 지식과 자원을 보유하고 있습니다. 그러니 주저하지 말고 연락하여 대화를 시작해 보세요!

참고자료

• James F. Doyle의 "판금 설계 핸드북"
• Serope Kalpakjian과 Steven R. Schmid의 "제조 엔지니어링 및 기술"
